Pierderi si randamente pe reteaua termica - 29.04.2014

Cp=caldură specifică la presiune constantă (presupunem invariabila pentru calcule estimative)

D=debit masic al agentului termic

ΔT=T_a-T_b = diferența de temperatură

P=Cp.D. ΔT = putere termică cedată de agentul termic între T_ași T_b

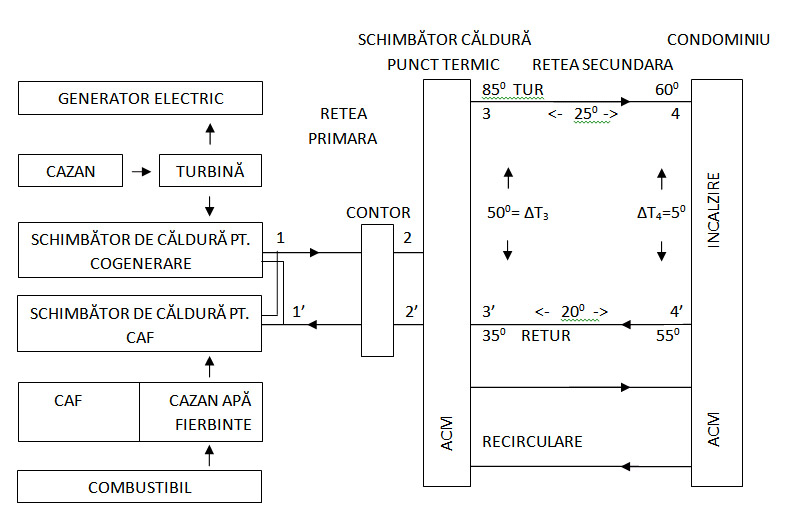

Exemplu in reteaua secundara

P_R=P₃-P₄=Pierderea pe retea P₄=P₃-P_R

ΔT₃=85⁰-35⁰=50⁰

Randamentul η=P₄/P₃= ΔT₄/ ΔT₃=0,1=(P₃-P_R)/P₃=1-P_R/P₃=1-p

ΔT₄=60⁰-55⁰=5⁰

Pierderile p=P_R/P₃=1-η=0,9=90%

OBSERVATII:

1) Fata de retur, pe tur temperatura este mai mare, deci si radiatia, convecția, căderea de temperatură și deci pierderile sunt mai mari. Aceasta demonstrează ca pierderile cresc o dată cu temperatura exagerată pe rețea. Pierderile sunt demonstrate și când la scăderea temperaturii exterioare, ΔT₄scade chiar dacă ΔT₃ crește conform diagramei RADET.

2) Pierderile pe rețeaua secundara sunt aprox. 90% la care se adaugă:

- pierderi termice în rețeaua primară și punctul termic

- pierderile în rezistența hidrodinamică pe toată rețeaua, reflectată în energia electrică de pompare.

3) Pierderile (90%) se aplică și energiei principale CAF. Consumatorii plătesc energia pierdută și costurile de producție, transport, distribuție și de repartizare a consumurilor.

4) Rezultă că prin consum direct la centrale de bloc, se elimină complet toate pierderile de mai sus, cu o reducere de 10 ori a consumului actual de combustibil.

Ing.Sandulescu Lucian tel. 0770.948.038
